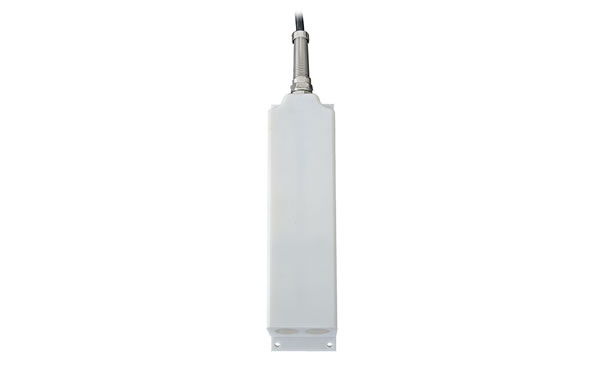

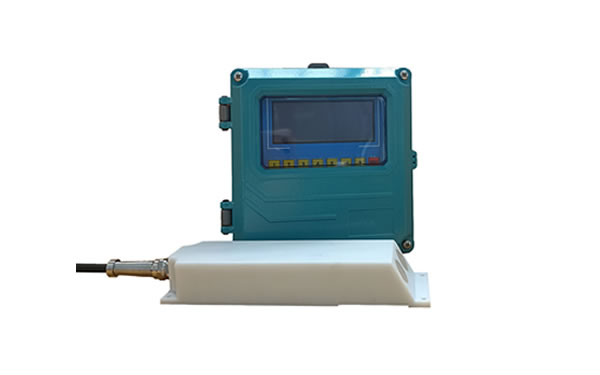

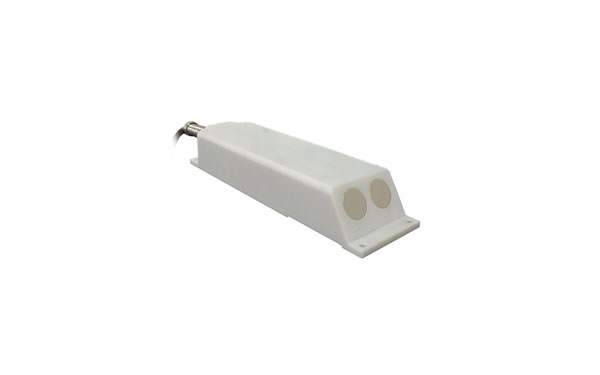

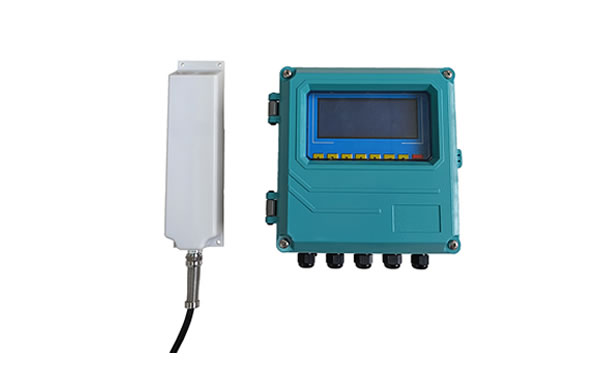

產品簡介

FLOW-DP-2510多普勒流量計是應用于河流、明渠及管道等工況的流速流量檢測儀器。其采用超聲波探測技術，測量精度高、穩定性高、受環境因素影響小，無轉動部件、

維護頻次低、工作可靠性高，是在線測量和便攜測量的首選產品。

測量原理

多普勒流量計原理：當超聲波聲源和觀察者做相對運動時，觀察者接收到的頻率與超聲波聲源頻率不同。因此，相對于超聲波換能器的隨水移動的小顆粒、小氣泡也會使換能器接收頻率的改變，且隨水中懸浮運動速度的增加而增加，由此測出多普勒頻移，換算得到多普勒流量計所處水的流速。再乘以渠道的截面積，得到流量信息。因為聲音在水中傳播速度與水溫密切相關，所以多普勒原理進行流速測量需獲得水中聲音傳播的速度。因此設備內置了溫度傳感器用于溫度測量，進而修正聲速。液位深度測量采用擴散硅壓力傳感器，測量流速傳感器所處位置距離液面的距離。

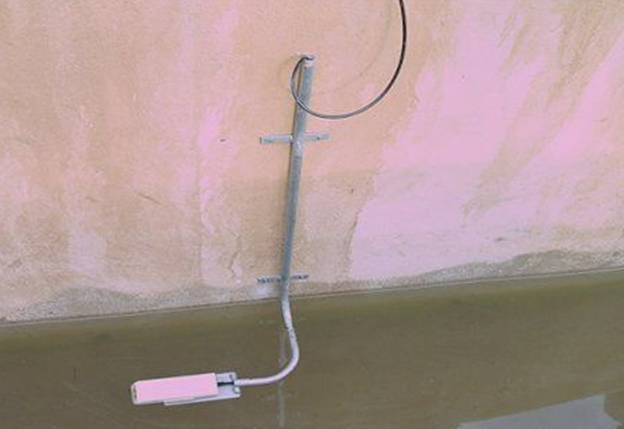

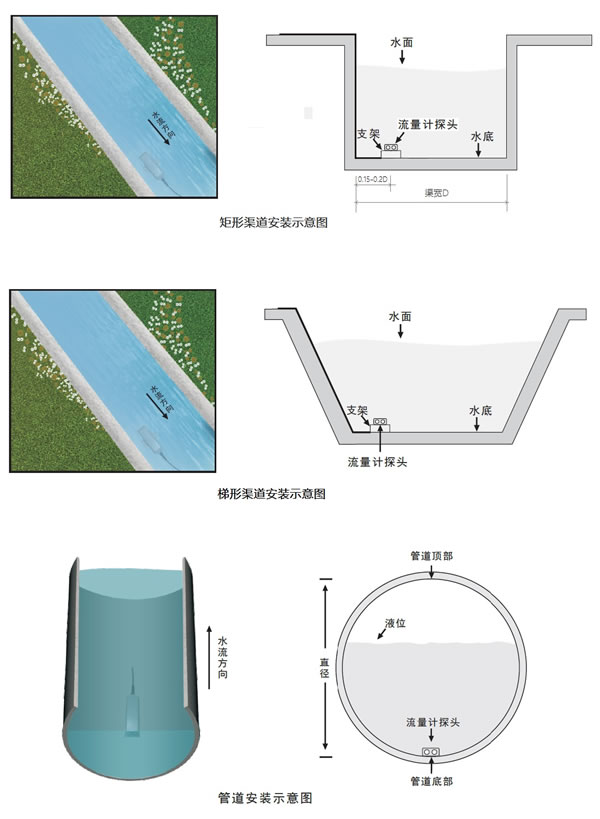

安裝方法

優勢特點

采用 Modbus 通信協議，利用RS485總線進行通信

水下傳感器設備安裝方便，有金屬底座固定裝置，安裝簡單

設備全部采用電子設計，寬電壓供電，低功耗，無機械部件

具有測量準確、穩定的優點，可靠性高，抗干擾性強

應用范圍廣泛，可以在自來水到黃河水的各種水環境中應用

主要參數

測量種類：點流速、液位、溫度、流量

顯示：儀表12964液晶顯示

選配：選配內置超聲波液位計、電導率傳感器

測量方式：在線式

測量原理：聲學多普勒法，速度面積法

流速：量程：0.021m/s～6.00m/s，精度：±1.0%±1cm/s

水位：量程：0.03m～5m（可定制 10m） 工作水深：0.1～5m

瞬時流量范圍：1L/s～99.99m³/s

累計流量范圍：0.1m³～999999m³

工作電壓：DC12-18V

功耗（DC12V）：1-3W

數據更新周期：6s～60s（可調）

防護等級：IP68

輸出信號：Modbus RS485

輸出信號內容：點流速、瞬時流量、水位、溫度
